Cara Setting Dynamic Routing GUI di Cisco Packet Tracer
Hallo semua balik lagi nih bersama saya kali ini saya akan mengisi sebuah informasi tentang label jaringan dan software nah disini saya akan mengambil topik jaringan ya semoga seduai dengan apa yang ingin kalian cari ya, oke seperti judul ya kita akan membahas tentang cara setting dynamic routing di cisconpacker tracer.
tapi sebelumnya buatlah topologi sederhana nya dahulu misalkan disini saya akan membuat dengan:
- 4 buah router
- 4 buah switch
- 4 buah client (laptop/pc)
masing masing kita sambungkan dengan kabel jaringan type straight.
PENTING: UNTUK ROUTER TAMBAHKAN PORT SERIAL KARENA UNTUK BAGIAN ROUTER KITA SAMBUNGKAN DENGAN KABEL SERIAL.
nah kurang lebih buatlah topologi seperti itu mudah bukan ?? oh iya berilah identitas agar lebih memudahkan kita untuk mengetahui ip ip address yang sudah tertanam oke jika sudah siap semua mari kita configurasikan ip ip nya agar komputer dapat saling berkomunikasi.
Disini saya akan membagikan yang GUI terlebih dahulu ya jadi simak baik baik karena ada dua cara yaitu GUI dan CLI
CATATAN: NANTI PADA SAAT KALIAN INGIN MEMASUKAN IP ADDRESS DAN SUBNET MASK PADA ROUTER JANGAN LUPA UNTUK MENGHIDUPKAN PORT STATUS.
Cara Setting Dynamic Routing GUI di Cisco Packet Tracer
nah mari kita isi kan ip address pada masing masing perangkat ya dan akan kita mulai dari:

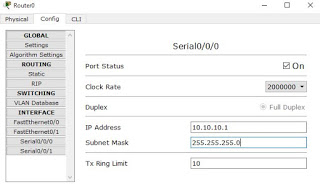

Router 0
Fast Ethernet 0/0
Ip Address: 192.168.1.1
Netmask: 255.255.255.0
Serial 0/0/0
Ip Address: 10.10.10.1
Netmask: 255.255.255.0
Router 1
Fast Ethernet 0/0
-Ip Address: 192.168.2.1
-NetMask: 255.255.255.0
Serial0/0/0
-Ip Address: 10.10.10.2
-NetMask: 255.255.255.0
Serial 0/0/1
-Serial 0/0/1
Ip Address: 20.20.20.1
NetMask: 255.255.255.0
Router 2
Fast Ethernet 0/0
-Ip Address: 192.168.3.1
-NetMask: 255.255.255.0
Serial 0/0/0
-Ip Address: 20.20.20.2
-NetMask: 255.255.255.0
Serial 0/0/1
-Ip Address: 30.30.30.1
-NetMask: 255.255.255.0
Router 3
Fast Ethernet 0/0
- Ip Address: 192.168.4.1
- Netmask: 255.255.255.0
Serial 0/0/0
- Ip Address: 30.30.30.2
- Netmask: 255.255.255.0
Okeh ya bagian router sudah semua sekarang kitakonfigurasi kan di bahian client Lanjoooot.....
Pc 0
- Ip Address: 192.168.1.2
- Netmask: 255.255.255.0
- Get way: 192.168.1.1
PC 1
- Ip Address: 192.168.2.2
- Netmask: 255.255.255.0
- Get Way: 192.168.2.1
PC 2
- Ip Address: 192.168.3.2
- Netmask: 255.255.255.0
- Getway: 192.168.3.1
PC 3
- Ip Address: 192.168.4.2
- Netmask: 255.255.255.0
- Getway: 192.168.4.1
Nah jika sudah sekarang mari kita tambahkan setingan router rip di setiap router agar semua client dapat saling berkomunikasi antar satu sama lain.
Mari kita mulsi dari router 0 ya,
Router 0
Network:
- 192.168.1.0
- 10.0.0.0
Router 1
Network:
- 192.168.2.0
- 10.0.0.0
- 20.0.0.0
Router 2
Network:
- 192.168.3.0
- 20.0.0.0
- 30.0.0.0
Router 3
Network:
- 192.168.4.0
- 30.0.0.0
Nah jika sudah silahkan kalian uji coba komunikasikan antar client seperti kirim surat atau main ping ya semuanya bisa digunakan untuk mengetahui terkoneksi atau tidak nah saya rasa cukup sampai disini untuk bagian GUI semoga bermanfaat untuk semua para sobat sobat kuh akhir kata see you next time.
semoga apa yang saya sampaikan bermanfaat untuk kita semua
